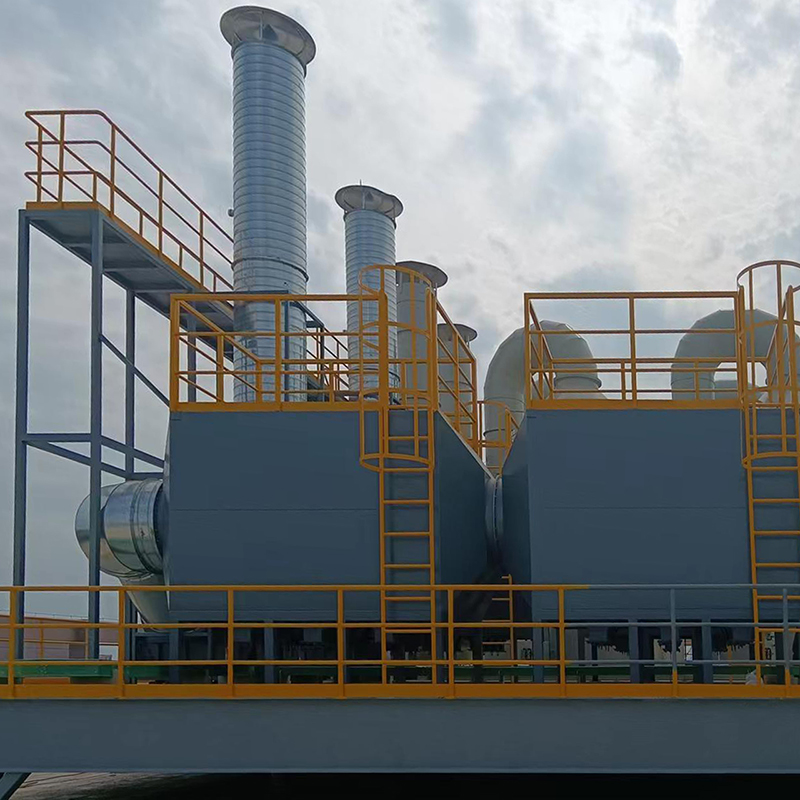

LQ-ACA Система адсорбции и конденсации гранулированного активированного угля

Обзор Оборудование для очистки и восстановления в серии VOC-ACA используется для поглощения, восстановления и повторного использования газов органических отходов, таких как бензол, спирт, кетон, эфир, фенол, бензин и т. Д.

Получите цитату

Скачать

Диапазон приложений

1. Применимо к таким отраслям, как химикат, легкая промышленность, печать, резина, мебель, электромеханика, судостроение, автомобили и нефть.

2. Применимо к другим отраслям, которые требуют восстановления летучих органических растворителей.

3. Применимо к большому объему воздуха, средней до высокой концентрации и низкотемпературных органических газов.

Рабочий принцип

Процесс адсорбции: отходы проходят через AR -фильтр для удаления крошечных подвесных частиц перед входом в резервуар. Затем газ фильтруется через активированные частицы углерода, упакованные в резервуар, и опорожняют задним вентилятором (если концентрация газа высока, многоэтапное адсорбционное устройство может использоваться для обеспечения того, чтобы газ соответствовал стандартам выброса).

Процесс десорбции: когда активированный углерод насыщается после определенного периода использования, его необходимо регенерировать. В процессе десорбции и регенерации используется метод отопления и анализа. Высокотемпературный пара при 0,5 МПа вводится из нижней части башни в резервуар, чтобы отделить органические вещества от активированного углерода. Отдельный газ проходит через подходящее конденсацию, чтобы остыть и войти в резервуар для разделения. Органические растворители извлекаются во время разделения, в то время как оставшееся раствор аэрируют и разряжаются (если в разделение можно добавить в резервуар для разделения).

Структурные особенности

Оборудование в основном состоит из адсорбционных резервуаров, отключенных клапанов, фильтров, конденсаторов, аэражающих резервуаров, паровых трубопроводов, водоснабжения и дренажных трубопроводов, вентиляторов и вспомогательных трубопроводов. Пар низкого давления используется в качестве среды десорбции. При необходимости может быть оснащен паровой фильтр для повышения температуры пара для анализа растворителей с более высокими точками кипения. Оборудование имеет множество мер безопасности, таких как защита перегрузки вентилятора, защита от перегрева углерода, блокировка пожара и проверка клапанов. Потребление энергии низкое во время нормального использования, только требуя мощности выхлопного вентилятора.

Выбор оборудования

Технические параметры и внешние размеры однослойного активированного углерода.

Серия спецификации		XF-L-1000	XF-L-1800	XF-L-3000	XF-L-5000	XF-L-7000	XF-L-8000	XF-L-10000
Проектная обработка объема воздуха (м³/ч)		1000	1800	3000	5000	7000	8000	10000
Диаметр адсорбционного резервуара DG (мм)		F800	↓ 1000	f11oo	1600	F1800	F2000	F2100
Емкость активированного заполнения углерода (кг/li резервуар)		100	200	300	380	500	750	800
Потребление охлаждающей воды конденсатора (м³/ч)		2	3	5	8	12	15	16
Сжатое давление и потребление воздуха		1 кг/см² немного	Так же, как осталось	Так же, как осталось	Так же, как осталось	Так же, как осталось	Так же, как осталось	Так же, как осталось
Модель вентилятора		9-19,4a	9-19,4,5а	9.19,4,5а	9-19,5a	9-19,5,6а	9-19,5,6а	9-19,6.3a
Моторная модель		Y-2P2,2KW	Y-2P4KW	Y-2P5,5 кВт	Y-2P15KW	Y-2P22KW	Y-2P30KW	Y-2P45KW
Потребление паром десорбции кг/ч (4 кг/см^2)		30	45	75	100	130	150	180
Измерение (мм)	А		3400	4200	5100	6000	5800	7000
	B		2900	3100	3400	3920	4500	6000
	H		100	120	140	160	160	160
Общий вес устройства			3.2t	3,8 т	4,8 т	5.2t	8.5t	9.5t

Технические параметры и внешние размеры двухслойного активированного углерода

Серия спецификации		XF-LL-5000	XF-LL-8000	XF-LL-10000	XF-LL-15000	XF-LL-30000
Проектная обработка объема воздуха (нмтр/ч)		5000	8000	10000	15000	30000
Диаметр адсорбционного резервуара D (мм)		1500	1800	2000	Отдельно определяется	Отдельно определяется
Схема размеров	А (мм)	3800	4500	4900	Отдельно определяется	Отдельно определяется
	B (мм)	3000	3500	3800	Отдельно определяется	Отдельно определяется
	C (мм)	1000	1100	1100	Отдельно определяется	Отдельно определяется
	H (мм)	4200	4600	5000	Отдельно определяется	Отдельно определяется
Система очистки	Вход φmm	400	530	560	Отдельно определяется	Отдельно определяется
Система очистки	Выход φmm	280	380	400	Отдельно определяется	Отдельно определяется
Система сушки	Вход φmm	280	380	400	Отдельно определяется	Отдельно определяется
Система сушки	Выход φmm	200	280	300	Отдельно определяется	Отдельно определяется
Емкость активированного углерода (одиночный бак) кг		Другое решение	Другое решение	Другое решение	Отдельно определяется	Отдельно определяется
Потребление анализа пара (0,4 МПа) кг/ч		350	460	550	Отдельно определяется	Отдельно определяется
Потребление охлаждающей воды (TL = 30 ° C, T2 = 36 ℃) ³m/h		22	30	35	Отдельно определяется	Отдельно определяется
Сжатый воздух (0,4 МПа)		Немного	Немного	Немного	Немного	Немного
Общая мощность установлена (паровой перегреватель) кВт		Отдельно определить	Отдельно определить	Отдельно определить	Отдельно определяется	Отдельно определяется
Эффективность очистки		≥90%	≥90%	≥90%	Отдельно определяется	Отдельно определяется
Вес каждого набора оборудования (T)		7.5	9.5	12	Отдельно определяется	Отдельно определяется
